Cortex-M内核学习

资料¶

Cortex-M处理器入门
https://zh-cn.manuals.plus/_st/cortex-m0-plus-microcontrollers-manual
https://github.com/JayHeng/cortex-m-spec

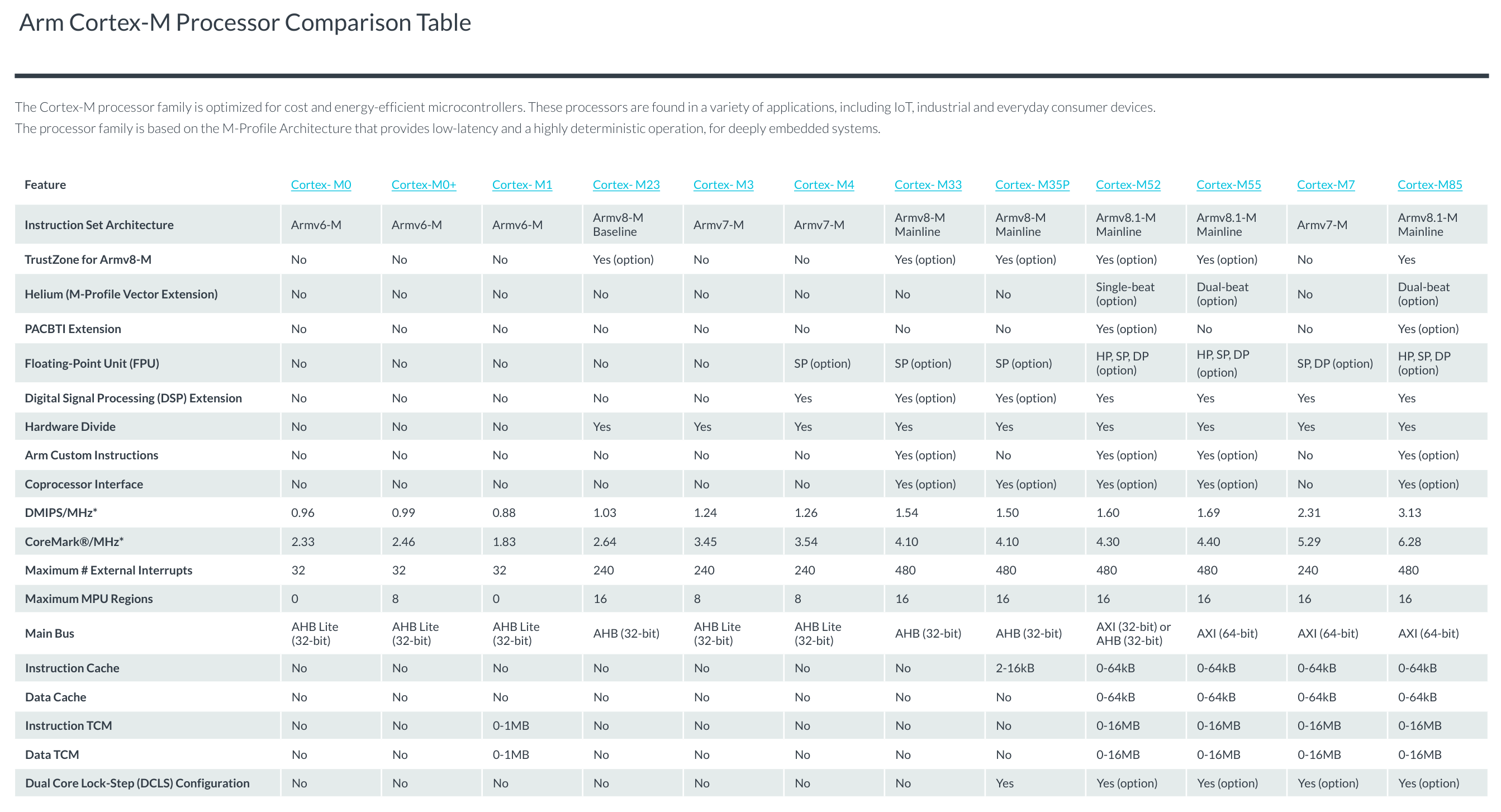

内核对比¶

20241212144348

存储器映射¶

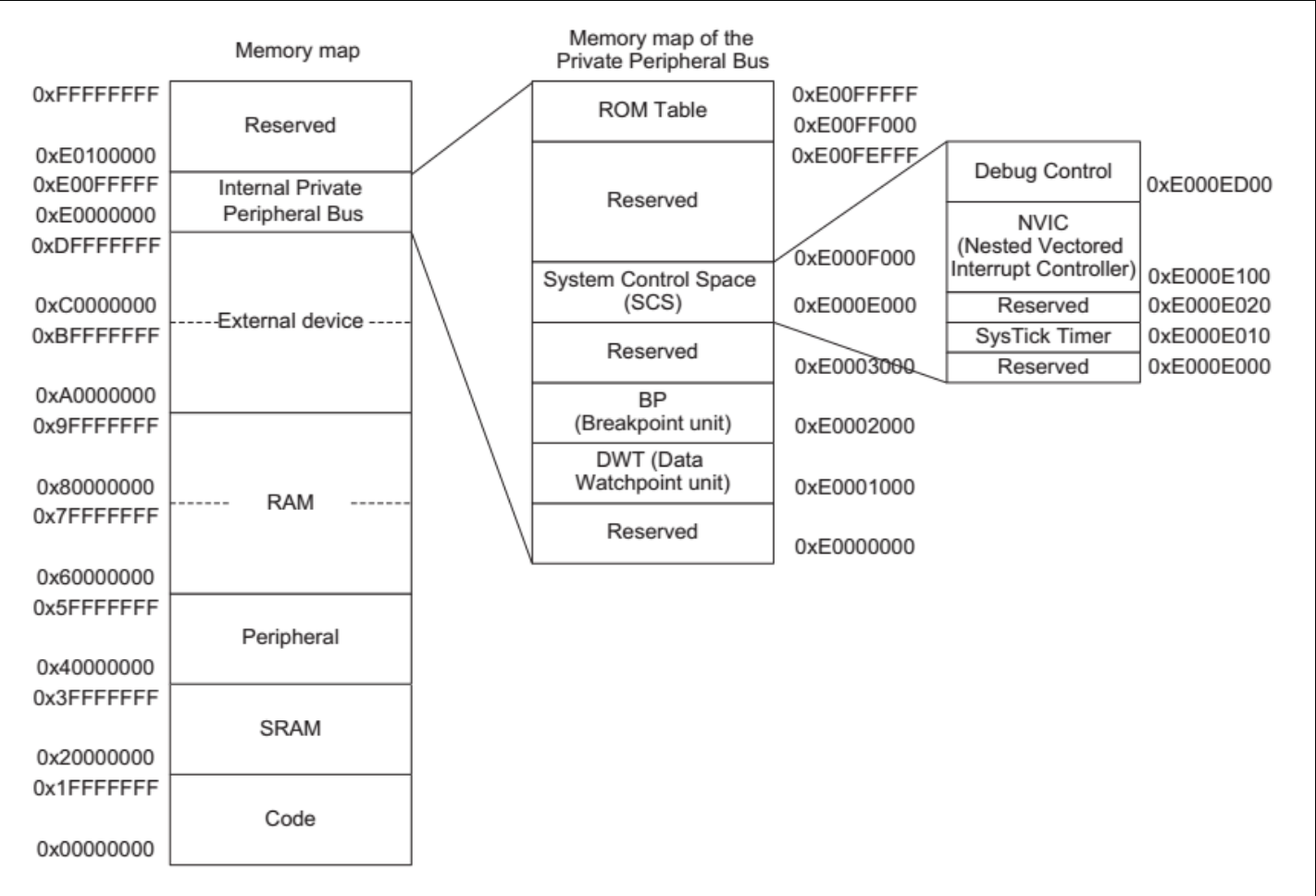

Cortex-M0(+) 处理器的 4G 存储空间从架构上被分为多个区域。总的被分成 8 大部分，每个部分 512M。 20241214185002

虽然映射已经被架构预先定义，但是实际分配却是很灵活的。 1. 代码区域 (0x0000 0000~0x1FFF FFFF) 512M，主要用于存储代码 2. SRAM区域 (0x2000 0000~0x3FFF FFFF) 512M，主要用于数据存储 3. 外设区域 (0x4000 0000~0x5FFF FFFF) 512M，主要用于外设及数据存储。不允许执行程序 4. RAM区域 (0x6000 0000~0x9FFF FFFF) 1GB，外部RAM区域，由两个512M区域组成 5. 设备区域 (0xA000 0000~0xDFFF FFFF) 1GB，由两个512M组成。属性不同。主要用于外设和IO口，不允许程序执行，但是可以用作通用数据存储。 6. 内部私有总线区域(0xE000 0000~0xE00F FFFF) 1MB。用于处理器内部的外设，包括中断控制器NVIC和调试部件，还有systick。不允许程序执行。 7. 保留存储器空间 (0xE010 0000~0xFFFF FFFF) 511M用于保留。

20241214185141

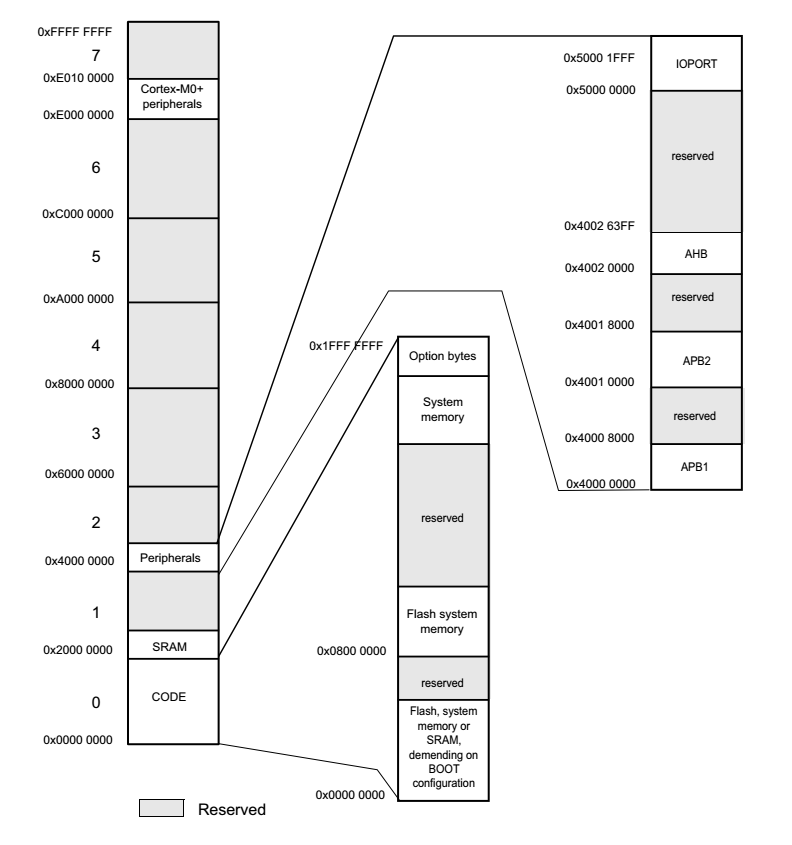

上图为基于Cortex-M0+的stm32L053的存储器映射图。我们可以看到基本是与Cortex-M0内核是符合的。但是具体的分配具有很大的灵活性。

片上FLASH在 0x08000000，SRAM在 0x20000000。

IO口在 0x50000000 - 0x50001FFF，占用了8K。

APB1上的器件基地址为0x4000 0000； APB2上的外设基地址为0x4001 0000； AHB上的外设基地址为 0x4002 0000。

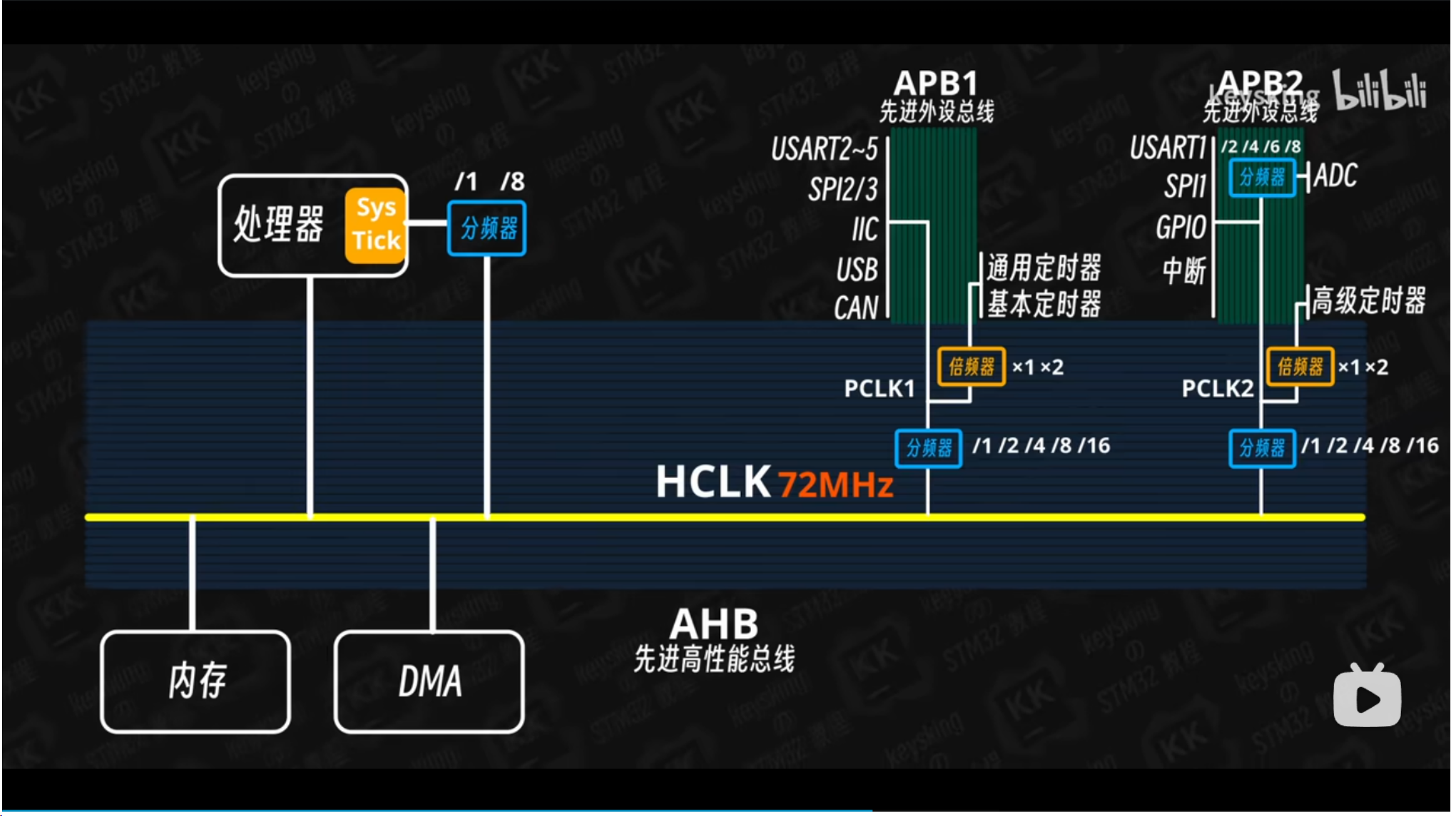

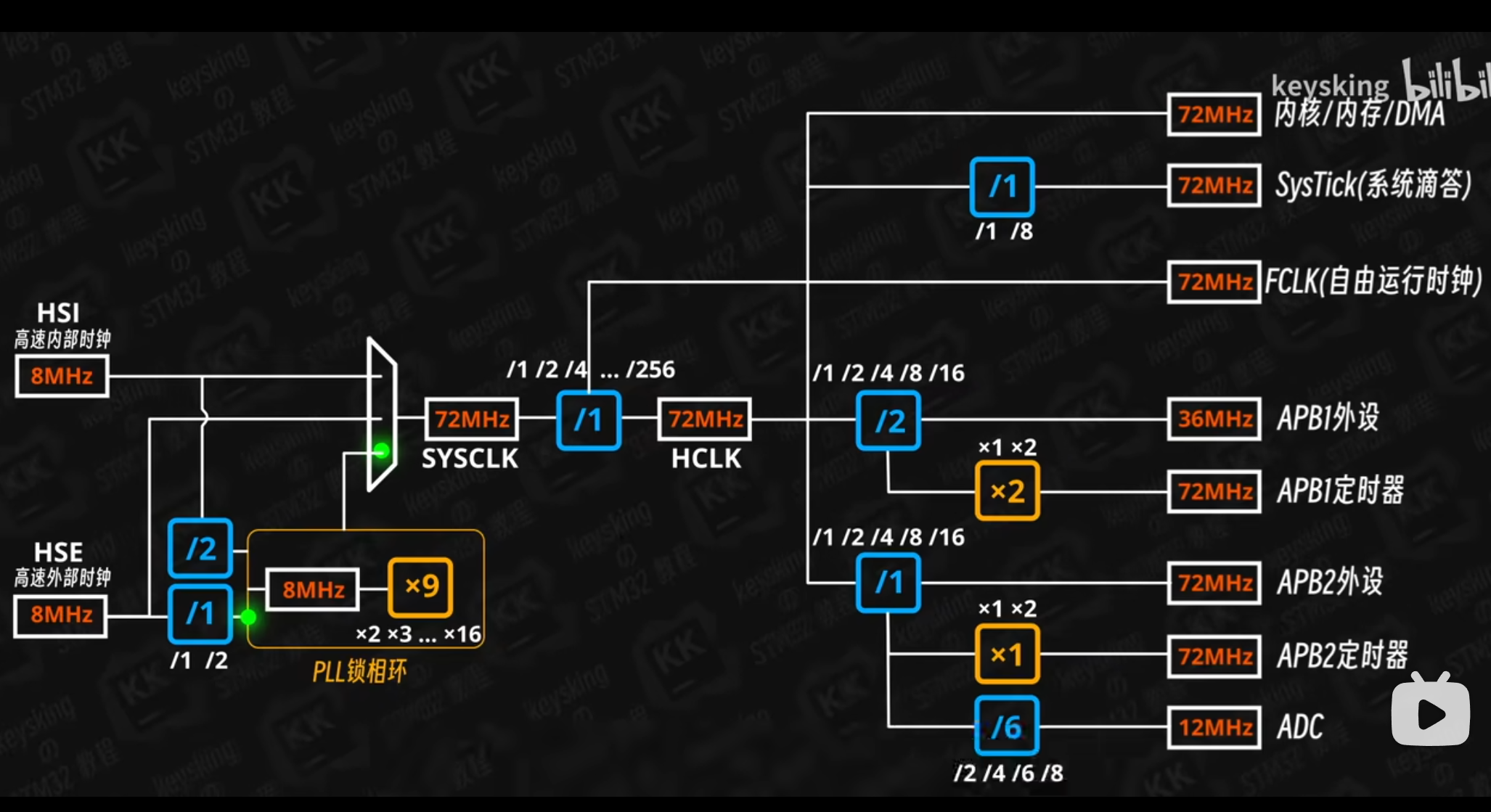

时钟系统¶

20241223005453

20241223101557

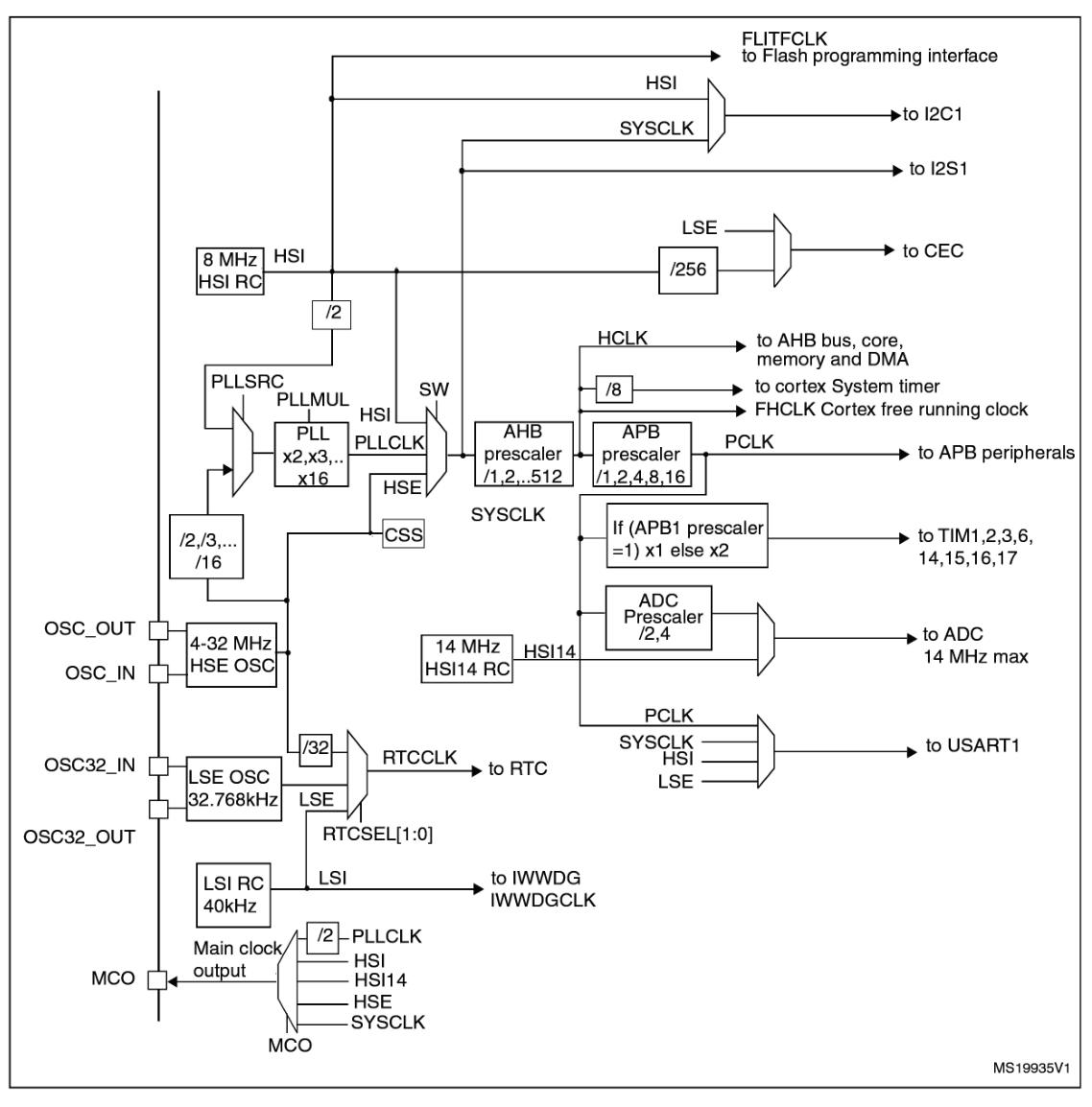

F0 的时钟树

20241223102633

HSI，高速内部时钟
HSE，高速外部时钟
LSI，低速内部时钟
LSE，低速外部时钟

向量表¶

向量表是存储在闪存中的地址表，用于存储中断处理程序的入口地址。向量表通常位于闪存的起始位置，在复位时被加载到内存中。向量表中的每个条目都指向一个中断处理程序，当相应的中断发生时，处理器会跳转到该地址并执行中断处理程序。

; Vector Table Mapped to Address 0 at Reset-------------------------------------
                AREA    RESET, DATA, READONLY
                EXPORT  __Vectors

__Vectors       DCD     __initial_sp                    ; 0,  load top of stack
                DCD     Reset_Handler                   ; 1,  reset handler
                DCD     NMI_Handler                     ; 2,  nmi handler
                DCD     HardFault_Handler               ; 3,  hard fault handler
                DCD     0                               ; 4,  Reserved
                DCD     0                               ; 5,  Reserved
                DCD     0                               ; 6,  Reserved
                DCD     0                               ; 7,  Reserved
                DCD     0                               ; 8,  Reserved
                DCD     0                               ; 9,  Reserved
                DCD     0                               ; 10, Reserved
                DCD     SVCall_Handler                  ; 11, svcall handler
                DCD     0                               ; 12, Reserved
                DCD     0                               ; 13, Reserved
                DCD     PendSV_Handler                  ; 14, pendsv handler
                DCD     SysTick_Handler                 ; 15, systick handler

                ; External Interrupts
                DCD    EXTI_IRQHandler                  ;  irq0  EXTI
                DCD    WWDG_IRQHandler                  ;  irq1  WWDG
                DCD    AON_WKUP_IRQHandler              ;  irq2  APB2AON Wakeup
                DCD    BLE_IRQHandler                   ;  irq3  BLE Combined
                DCD    RTC_IRQHandler                   ;  irq4  RTC
                DCD    DMAC_IRQHandler                  ;  irq5  DMAC
                DCD    QSPI_IRQHandler                  ;  irq6  QSPI
                DCD    0                                ;  irq7  Reserved
                DCD    CRYPT_IRQHandler                 ;  irq8  CRYPT
                DCD    BOD_IRQHandler                   ;  irq9  BOD
                DCD    IWDG_IRQHandler                  ;  irq10 IWDG
                DCD    0                                ;  irq11 Reserved
                DCD    0                                ;  irq12 Reserved
                DCD    BLE_WKUP_IRQHandler              ;  irq13 BLE Wakeup
                DCD    0                                ;  irq14 Reserved
                DCD    ATMR_IRQHandler                  ;  irq15 Advance Timer
                DCD    BTMR_IRQHandler                  ;  irq16 Base Timer
                DCD    CTMR2_IRQHandler                 ;  irq17 Common Timer2
                DCD    CTMR1_IRQHandler                 ;  irq18 Common Timer1
                DCD    0                                ;  irq19 Reserved
                DCD    0                                ;  irq20 Reserved
                DCD    CTMR3_IRQHandler                 ;  irq21 Common Timer3
                DCD    LTMR_IRQHandler                  ;  irq22 Lowpower Timer
                DCD    I2C1_IRQHandler                  ;  irq23 I2C1
                DCD    0                                ;  irq24 Reserved
                DCD    SPI1_IRQHandler                  ;  irq25 SPI1
                DCD    SPI2_IRQHandler                  ;  irq26 SPI2
                DCD    UART1_IRQHandler                 ;  irq27 UART1
                DCD    UART2_IRQHandler                 ;  irq28 UART2
                DCD    0                                ;  irq29 Reserved
                DCD    SUART1_IRQHandler                ;  irq30 SUART1
                DCD    0                                ;  irq31 Reserved

__Vectors_End

__Vectors_Size  EQU  __Vectors_End - __Vectors

上面向量表长度 16+32 = 48

上电启动，把向量表拷贝到 sram 起始地址

//SCB->VTOR = addr;
static void sysVector(uint32_t addr)
{
    uint32_t i;

    for (i = 0; i < LEN_VECTOR/*48*/; i++)
    {
        WR_32((SRAM_VECTOR + (i << 2)), RD_32(addr + (i << 2))); // copy
    }
}
