SPI 协议简介

SPI（Serial Peripheral Interface）

  • 是一种同步的串行通信协议，由 Motorola 公司在 1980 年代提出，用于芯片间通信
  • 是一种主从式的通信协议，主设备可以同时控制多个从设备，但每个从设备只能被一个主设备控制
  • 必须由主机发起通信（无论是发送还是接收），从机被动接受。从机不能主动发送数据。
  • 通信速度快，但通信线路较多，常用于短距离的板内通信

特性

  1. 同步：需要主机提供时钟信号
  2. 串行：数据是一位一位发的
  3. 全双工：同时进行发送接收
  4. 主从工作方式
  5. 四线
  6. MOSI(DO)
  7. MISO(DI)
  8. SCK
  9. CS

接口形式

  • SCLK（Serial Clock）：时钟信号
  • MOSI（Master Output / Slave Input）：主设备输出、从设备输入
  • MISO（Master Input / Slave Output）：主设备输入、从设备输出
  • CS（Chip Select）：片选信号，用于选择从设备

协议参数

  • 时钟极性（CPOL，Clock Polarity）：时钟空闲状态为高电平还是低电平
  • 时钟相位（CPHA，Clock Phase）：数据在时钟的第一个边沿采样还是第二个边沿采样
  • 时钟频率（SCLK，Serial Clock）：时钟信号的频率
  • 传输顺序：MSB 优先还是 LSB 优先

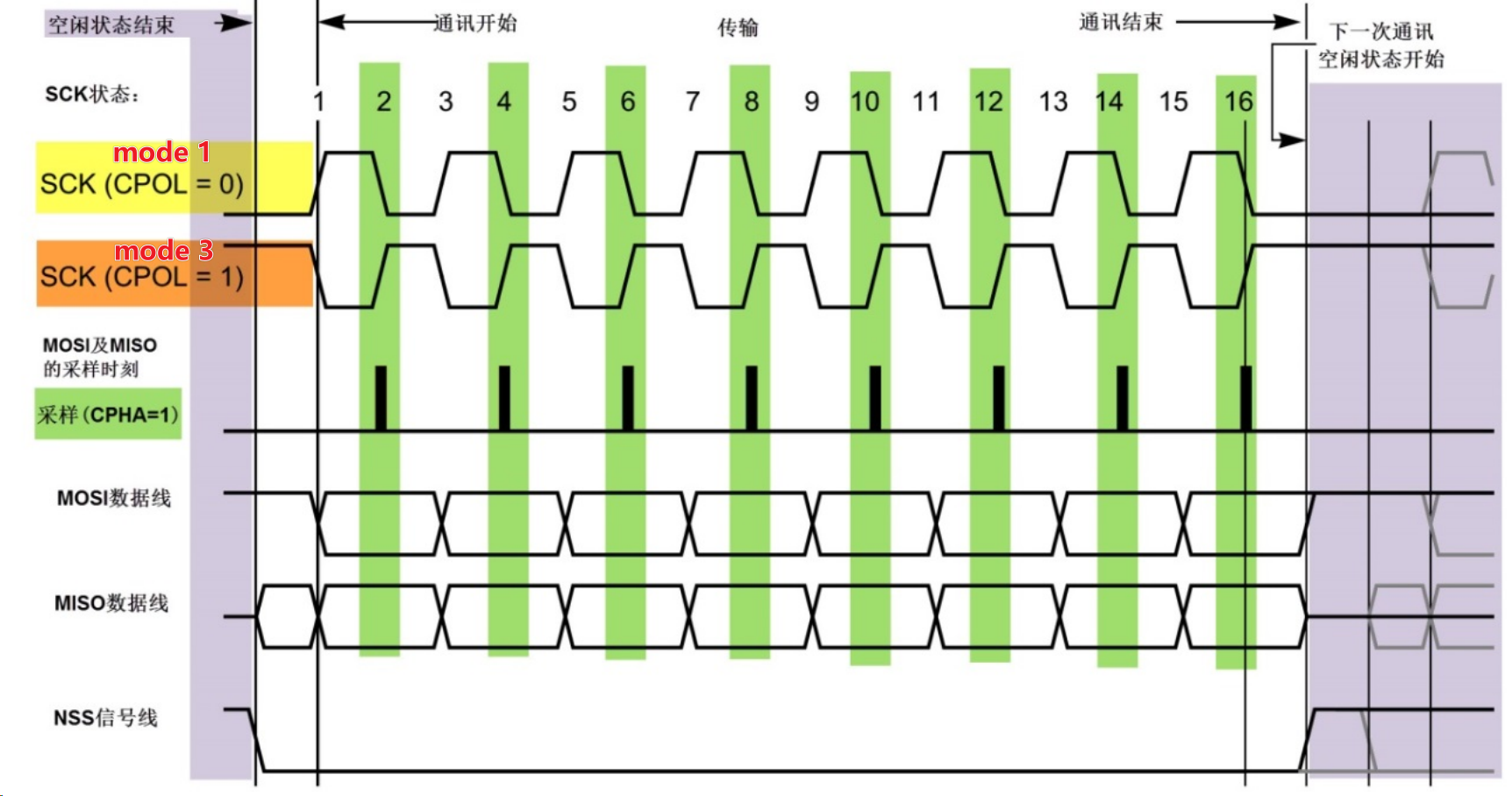

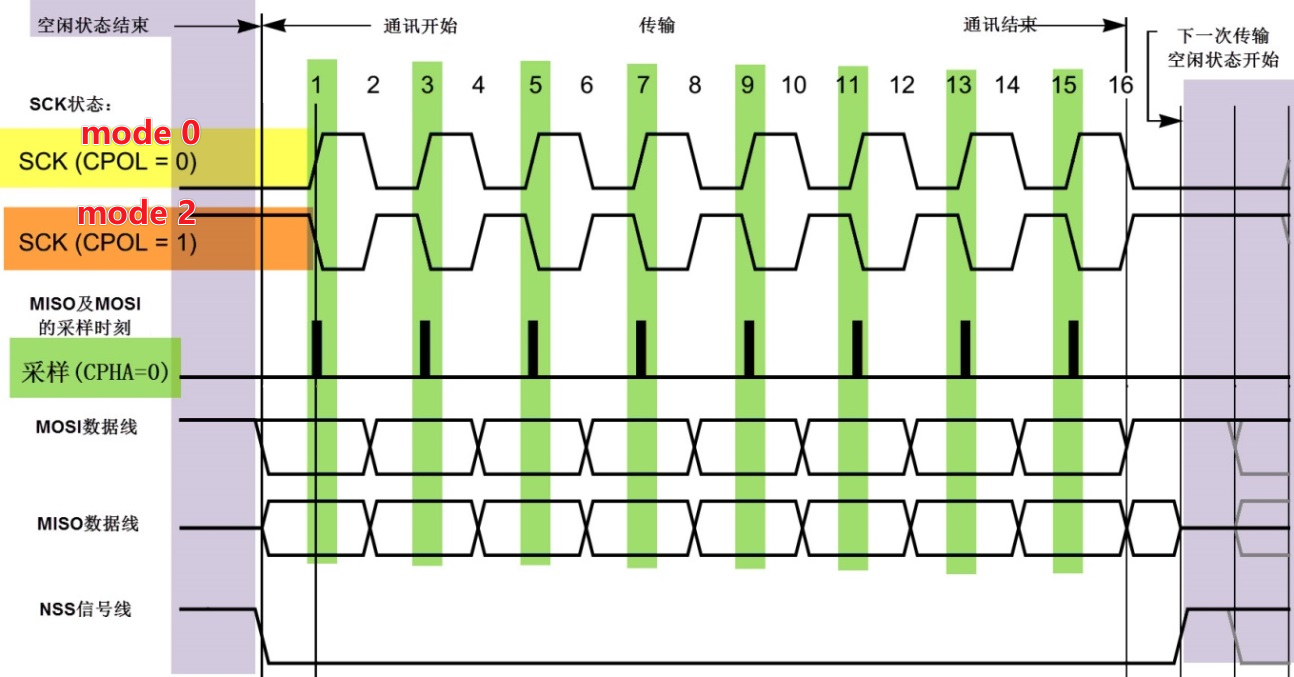

传输模式

  • mode 0：CPOL=0，CPHA=0，SCK空闲低电平
  • mode 1：CPOL=0，CPHA=1，SCK空闲低电平
  • mode 2：CPOL=1，CPHA=0，SCK空闲高电平
  • mode 3：CPOL=1，CPHA=1，SCK空闲高电平

20241228211129

20241228210934

Flash 测试

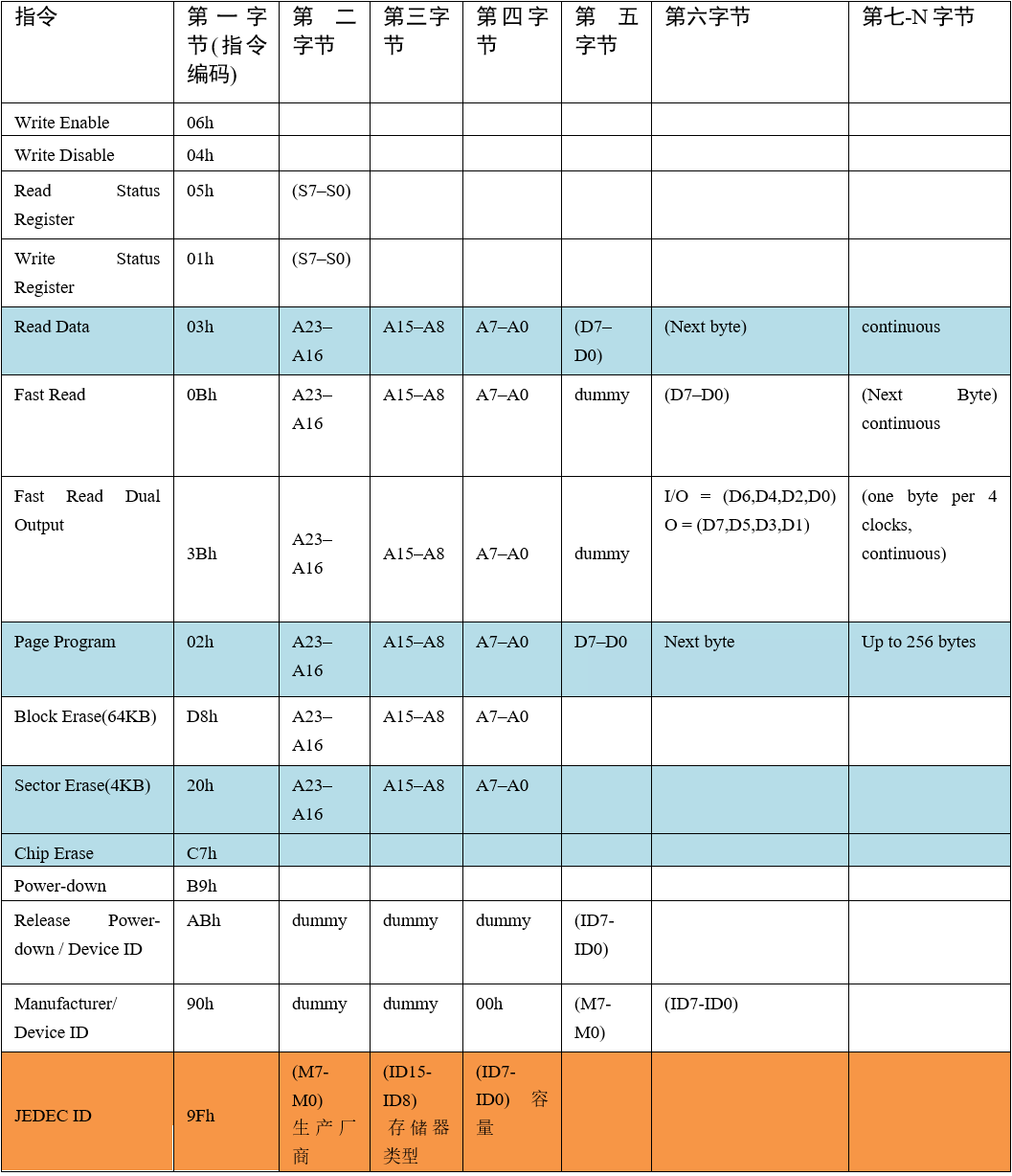

Flash(W25Qxx) 常用指令表

20241228205751

/*FLASH常用命令*/
#define W25X_WriteEnable                0x06
#define W25X_WriteDisable               0x04
#define W25X_ReadStatusReg              0x05
#define W25X_WriteStatusReg             0x01
#define W25X_ReadData                   0x03
#define W25X_FastReadData               0x0B
#define W25X_FastReadDual               0x3B
#define W25X_PageProgram                0x02
#define W25X_BlockErase                 0xD8
#define W25X_SectorErase                0x20
#define W25X_ChipErase                  0xC7
#define W25X_PowerDown                  0xB9
#define W25X_ReleasePowerDown           0xAB
#define W25X_DeviceID                   0xAB
#define W25X_ManufactDeviceID           0x90
#define W25X_JedecDeviceID              0x9F
/*其它*/
#define  sFLASH_ID                      0XEF4017
#define Dummy_Byte                      0xFF
